一文搞懂電線電纜基本結構
電線電纜是用于傳輸電能、傳遞信號及實現電磁能轉換的電工產品，其基本構成包括導體、絕緣層、屏蔽層和護套等部分。以下是電線電纜的基本知識：
電線電纜的分類
裸電線及裸導體：僅有導體，無絕緣層，如銅、鋁等金屬單線和絞線。
電力電纜：用于電力系統主干線路，傳輸和分配大功率電能。
電氣裝備用電線電纜：連接用電設備和器具，品種多樣。
通信電纜和光纜：傳輸電信信息，包括射頻電纜和光纖光纜。
電磁線：用于制造電機、儀器儀表中的線圈或繞組。
電線電纜的型號
型號通常由漢語拼音字母和阿拉伯?dāng)?shù)字表示。
示例：YJV22 8.7/15KV3×240，表示銅芯交聯聚乙烯絕緣、鋼帶鎧裝、聚氯乙烯護套，額定電壓8.7至15千伏，3芯標稱橫截面積240平方毫米。
常見代號：ZR（阻燃）、NH（耐火）、L（鋁芯）。
電線電纜的敷設方式
一般需穿保護性套管，避免裸露敷設。
配管配線用于動力配電、照明工程等。
電纜敷設方式包括直埋、排管、電纜溝、橋架等。
電線電纜的載流量
載流量與導線截面、材料、敷設方法和環境溫度有關。
口訣：“十下五，百上二；25、35，四、三界；70、95，兩倍半；穿管、溫度，八、九折；裸線加一半；銅線升級算”。

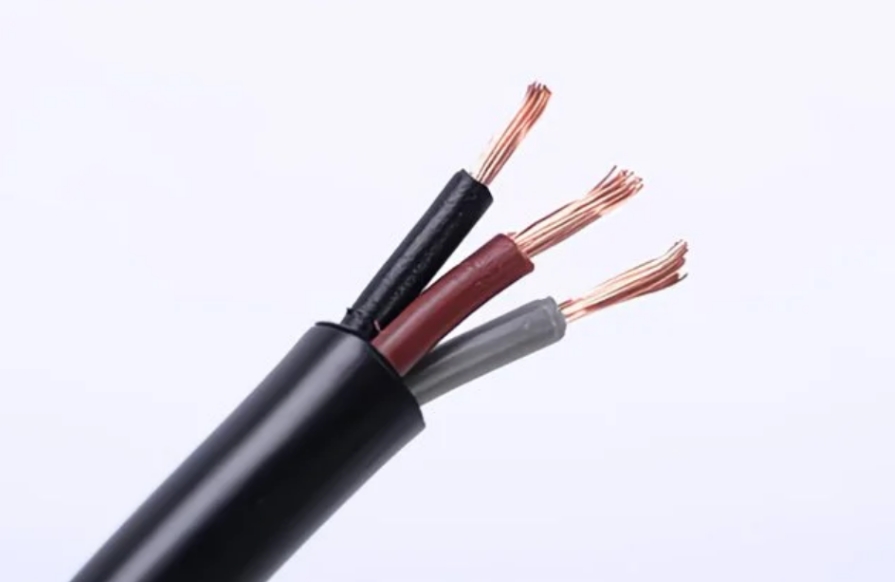

電線電纜的結構
從內到外：導體、導體屏蔽、絕緣、絕緣屏蔽、銅帶屏蔽、填充包帶、內護套、鋼帶鎧裝、外護套。
示例：ZC-YJV22電纜，外護套為聚氯乙烯，鋼帶鎧裝，內護套為聚氯乙烯，絕緣層為交聯聚乙烯。
電線電纜的檢驗工序
導體需電阻合格，確保物理特性。
